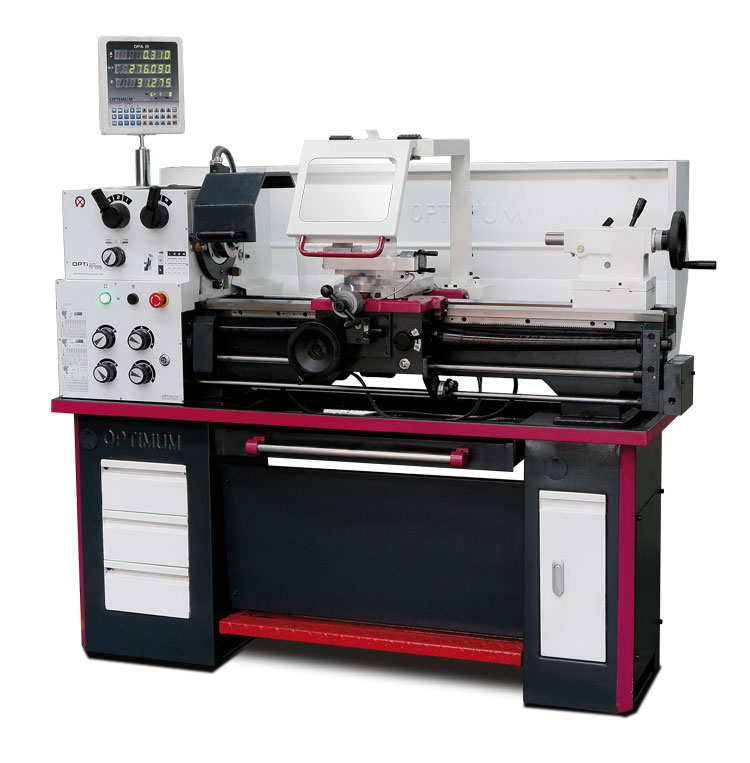

Soustruh OPTIturn TH 3309 D

Kompletní specifikace

Plně vybavený soustruh s vodicím a tažným šroubem s digitálním odměřováním polohy DPA 21.

Kalené a broušené vodicí dráhy lože
Sklíčidlo „Made in Czech Republic“ - soustruh je osazený 3-čelisťovým sklíčidlem české výroby TOS Svitavy
Upnutí vřetene Camlock DIN ISO 702-2 č. 4
Zaručená házivost čela vřetene
Kalená a broušená převodová kola hlavního vřetene pro klidný chod
Ochranný jistič
Uzamykatelný hlavní vypínač
Pravý / levý chod lze přepínat na podélném suportu
Koník ze přestavit o ±10 mm pro soustružení kuželů
Ochranný kryt vodícího šroubu
Všechny chrániče a relé značky Siemens nebo Schneider
Podstavec stroje se skříňkou na nářadí
Vyjímatelná vana na třísky s vedením
Bezpečnostní ruční kola v ose X a Y
Nožní brzda pro nouzové zastavení
Volitelně v provedení VARIO s plynulou regulací otáček pomocí frekvenčního měniče Lenze
Digitální odměřování polohy DPA 21
Přehledná fóliová klávesnice
Vysoká pracovní přesnost
Snížené procento chyb
Osa X, Y, Z0, Z s 8-místným displejem
Skleněná pravítka

Výška hrotu: 156 mm
Max. točný průměr nad ložem: 330 mm
Max. točný průměr nad suportem: 196 mm
Max. točný průměr bez můstku: 430 mm
Šířka lože: 186 mm
Vzdálenost mezi hroty: 830 mm
Délka můstku: 170 mm
Kužel vřetene: MK5
Upnutí vřetene: Camlock DIN ISO 702-2 č. 4
Otáčky: 60–2000ot/min
Plynulá změna otáček: Ne
Otáčky - provedení Vario: 10–2500ot/min
Počet rychlostních stupňů: 8
Průchod vřetene: 38 mm
Kužel pinoly koníku: MK3
Posuv podélný: 0,052 –1,392 mm/ot. (32 )
Posuv příčný: 0,014 –0,38 mm/ot. (32 )
Max. posuv nožového suportu: 98 mm
Max. posuv příčného suportu: 164 mm
Závit metrický: 0,4 – 7 mm/ot. (26 )
Závit palcový: 56 – 4 záv./1“ (34 )
Závit trapézový: 8 –120 D.P.
Příkon: 1500 W
Elektrické připojení: 400 V
Rozměry (š × v × h): 1685×1590×745mm
Hmotnost: 600 kg

3-čelisťové sklíčidlo o 160 mm
Pevná luneta, průchod O 19 – 70 mm
Pohyblivá luneta, průchod O 16 – 50 mm
Digitální odměřování polohy DPA 21
LED osvětlení stroje
Redukční pouzdro MK5 / MK3
Dva pevné hroty MK3
Čtyřstranný nožový držák
Seřizovací nářadí
Sada výměnných kol
